博客

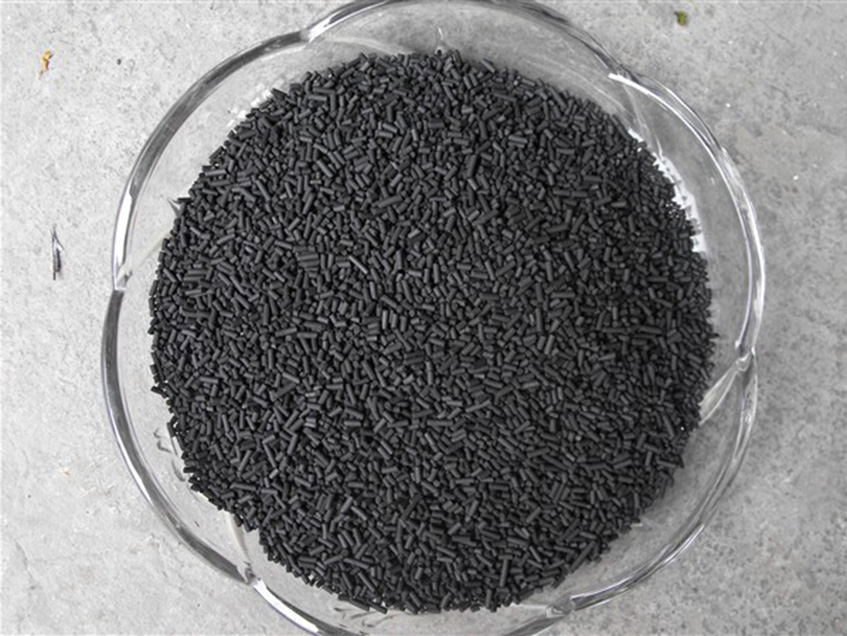

                碳分子筛的核心结构是密密麻麻的微孔通道，这些微孔是其吸附氧气、分离氮气的关键，而这一结构天生“娇贵”，最惧怕两大“杀手”——水分和油污，这也是保存环节的重中之重。           先说水分，碳分子筛具有极强的吸湿性，哪怕是短期暴露在空气中，也会快速吸附空气中的水汽，导致微孔通道被水分子“占据”，就像海绵吸饱水后无法再吸附其他物质一样，这种损伤大多不可逆，会直接导致碳分子筛吸附容量下降30%~50%，严重时直接报废。尤其是南方梅雨季、沿海高湿地区，空气中相对湿度常超过80%，水分侵袭的速度会更快，若未做好防潮措施，哪怕是未开封的碳分子筛，也可能在储存中逐渐失效。          再看油污，油污的危害比水分更致命。碳分子筛的微孔一旦接触到油污，不仅会被堵塞，油污还会像一层薄膜包裹住分子筛颗粒，使其彻底丧失吸附活性，这种“中毒”现象无法通过再生恢复，只能彻底更换。油污的来源多为储存环境中的机油泄漏、操作人员手部油脂，甚至是包装容器上残留的油污，哪怕是微量油污，也会对碳分子筛造成毁灭性打击。          除了避开这两点，保存环境的温度控制也不容忽视。理想的储存温度应控制在5~40℃，避免高温或低温环境影响其性能——温度高于40℃会加速分子筛结构老化，导致吸附性能衰减；温度低于2℃则可能使吸附的水分结冰，破坏微孔结构，甚至导致颗粒破碎。同时，储存环境需远离热源、避免阳光直射，远离锅炉、加热器等设备，防止温度异常波动。          其实碳分子筛的保存核心很简单：始终保持“干燥、洁净、恒温”，隔绝水分与油污的接触，就能最大程度保留其原始吸附性能。         如果想要知道更多关于我们的信息，你可以点击www.carbon-cms.cn。

             在传统洗涤剂中，为了提升洗涤效果，厂家通常会添加磷酸盐作为助洗剂。磷酸盐的作用是软化水质，防止水中的钙镁离子与洗涤剂中的表面活性剂结合，形成水垢，从而保证表面活性剂的去污能力。但磷酸盐有一个致命的缺点——污染环境。含有磷酸盐的洗涤废水排放到河流、湖泊中，会导致水体富营养化，滋生大量藻类，消耗水中的氧气，导致鱼虾死亡，破坏水体生态平衡。随着环保政策的收紧，无磷洗涤剂成为了行业发展的主流，而4A分子筛，正是磷酸盐的最佳替代者。         4A分子筛作为无磷助洗剂，在洗衣粉、洗衣液中的应用，主要依靠其离子交换功能和吸附功能的协同作用。一方面，它通过离子交换软化水质，去除水中的钙镁离子，避免水垢生成，让洗涤剂中的表面活性剂能够充分发挥去污作用，提升洗涤效果，尤其是在硬水地区，这种效果更为明显；另一方面，它还能吸附水中的污垢颗粒、异味分子，起到辅助去污、除味的作用，同时还能吸附洗涤剂中的水分，防止洗衣粉结块，提升产品的流动性和稳定性。          相较于磷酸盐，4A分子筛作为助洗剂，有着不可替代的环保优势：它本身无毒、无害、无腐蚀性，不会对人体皮肤造成刺激，也不会污染水体——经过离子交换后的4A分子筛，最终会随着洗涤废水排放，在自然环境中可缓慢降解，不会造成二次污染。除此之外，4A分子筛的成本相对较低，适配大规模工业化生产，因此被广泛应用于洗衣粉、洗衣液、洗洁精等各类日化产品中，成为了无磷日化的核心原料。          除了日化洗涤剂，4A分子筛的离子交换功能，还在水处理领域有着少量应用。比如在饮用水软化中，可用于去除水中的钙镁离子，改善饮用水的口感；在工业用水软化中，可用于锅炉用水、循环用水的软化，防止锅炉结垢、管道腐蚀，延长设备使用寿命。但需要注意的是，4A分子筛的离子交换容量有限，在水处理领域，通常需要搭配其他离子交换树脂使用，才能达到更好的软化效果。          从工业干燥到日化环保，4A分子筛凭借其多元功能，打破了行业界限，成为了兼具实用性与环保性的“多面手”。          如有任何兴趣或疑问，欢迎访问我们的网站：www.carbon-cms.cn。

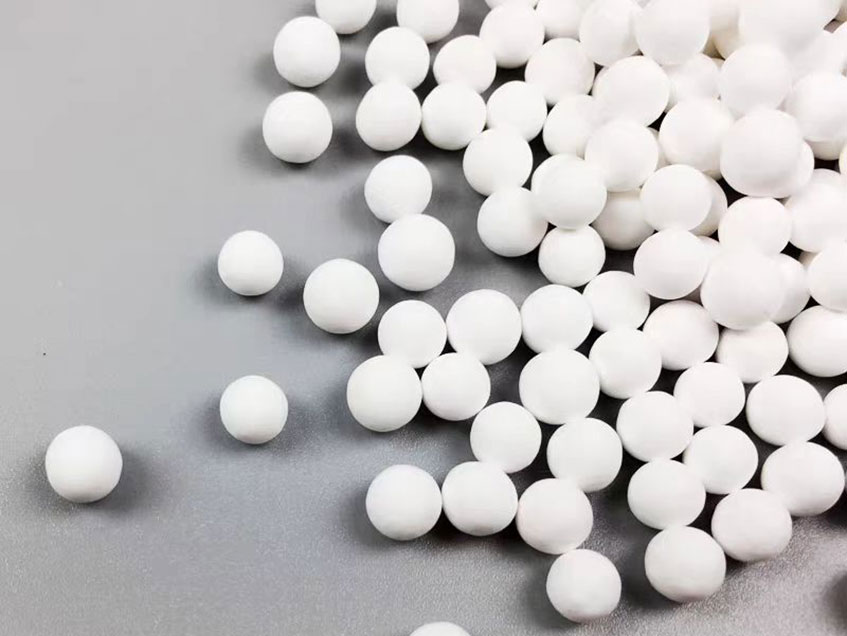

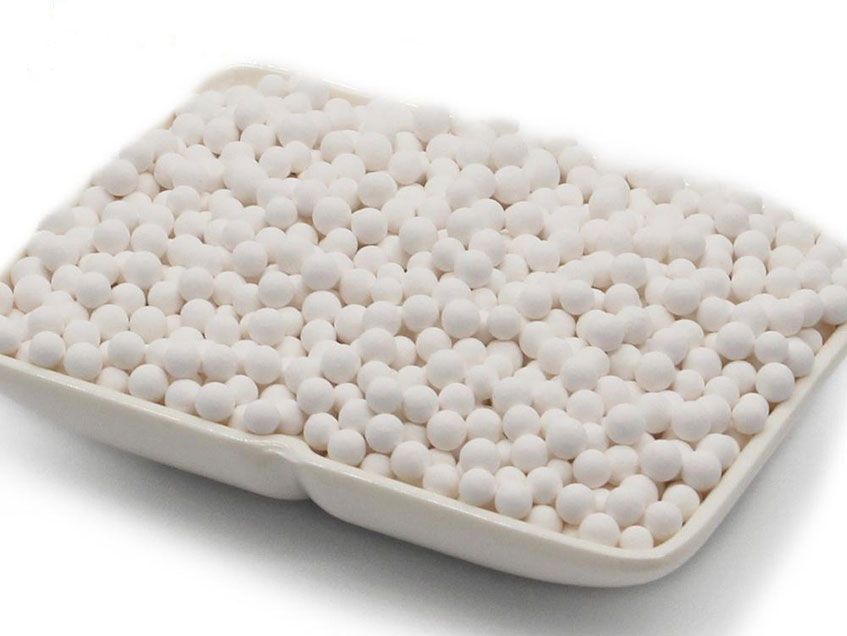

               随着全球氢能产业加速发展，材料科学在其中扮演着关键角色。活性氧化铝作为一种多功能材料，正在氢能产业链多个环节发挥不可替代的作用。         1.氢气制备环节：重整反应的高效催化剂载体        活性氧化铝因其高比表面积、优异的孔结构及热稳定性，成为蒸汽重整制氢工艺中催化剂的关键载体。        在天然气、甲醇等碳氢化合物转化为氢气的过程中，镍基或其他贵金属催化剂需要均匀分散在稳定载体上。活性氧化铝的多孔结构提供了理想的分散平台，显著提高催化剂活性和使用寿命。其表面酸性位点还能促进水煤气变换反应，提升氢气产率。目前，超过70%的工业制氢装置使用活性氧化铝基催化剂载体。          2. 氢气纯化过程：高效吸附干燥介质        氢气纯化对燃料电池等应用至关重要，微量水分会严重影响系统性能。活性氧化铝是氢气深度干燥的首选吸附剂。        相比硅胶和分子筛，活性氧化铝在干燥高流速氢气时展现出独特优势：机械强度高，抗压抗磨损；对水分子有强亲和力而几乎不吸附氢气；可反复再生使用数千次。现代变压吸附（PSA）制氢装置中，活性氧化铝作为前置干燥层，保护后续分子筛吸附剂，延长整套系统寿命。其低能耗再生特性也符合氢能产业降本需求。          3. 储氢材料开发：复合储氢体系的关键组分        固态储氢是氢能应用的重要方向，活性氧化铝在新型复合储氢材料中表现亮眼。        研究显示，纳米活性氧化铝作为添加剂，可显著改善金属氢化物（如镁基、硼氢化物）的储氢动力学性能。其作用机制包括：提供氢原子扩散的快速通道；防止储氢颗粒团聚；降低氢的解吸温度。这种“纳米限域”效应使得复合材料的吸放氢速率提高数倍，工作温度降低50-100°C，为车载储氢系统提供了新可能。           4. 燃料电池系统：气体净化的守护者         质子交换膜燃料电池（PEMFC）对氢气纯度要求极高，活性氧化铝在其中承担多重净化任务。         燃料电池进气管路中，活性氧化铝过滤器可同时去除氢气中的水分、微量油雾和颗粒杂质，保护昂贵的膜电极组件。此外，在燃料电池重整器中，活性氧化铝基催化剂促进CO优先氧化（PROX），将CO浓度降至10ppm以下，防止催化剂中毒。这种“一材多用”特性简化了系统设计，提高了可靠性。          5. 氢能基础设施：加氢站的核心干燥单元        加氢站是氢能交通的关键节点，活性氧化铝确保加注氢气的品质达到SAE J2719等国际标准。        在加氢站压缩和冷却过程中，活性氧化铝干燥器深度去除水分，防止冰堵和腐蚀。其高强度特性耐受频繁的压力循环（35-70MPa），而特殊的表面改性处理可同时吸附多种杂质。一些先进加氢站采用活性氧化铝膜分离技术，进一步提升氢气回收率。随着全球加氢网络扩张，这一应用需求正快速增长。          活性氧化铝这一“传统”材料，正通过持续创新在氢能这一“新兴”领域焕发新生，为全球能源转型提供坚实支撑。选择适合的活性氧化铝产品，已成为氢能系统设计与优化的关键考量之一。         更多活性氧化铝信息，请访问www.carbon-cms.cn。

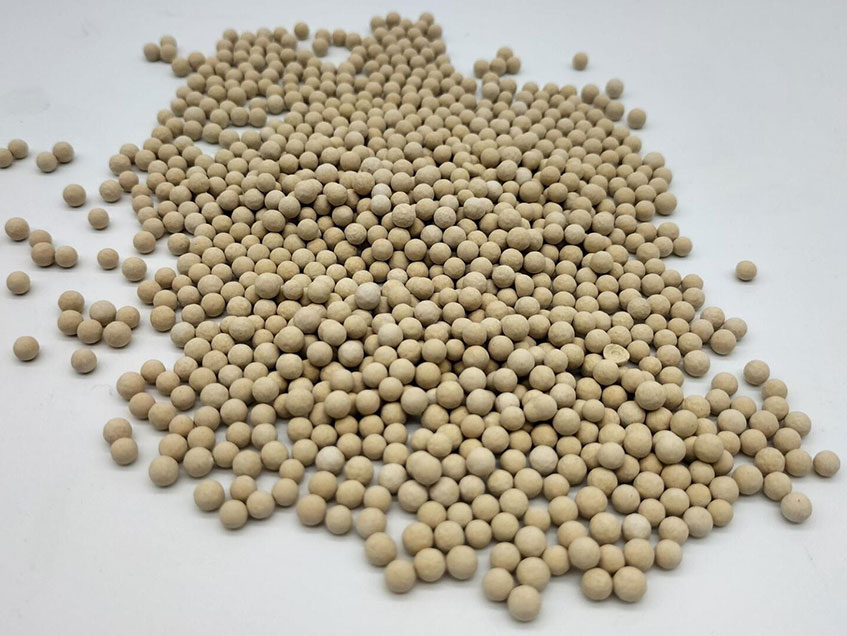

               提到分子筛，很多人都会觉得它是“工业专属”，是藏在化工厂、实验室里的专业材料，和我们的日常生活没有关系。但其实不然，分子筛早已渗透在我们衣食住行的方方面面，凭借其优异的干燥、吸附性能，默默守护着我们的生活品质，解决了很多日常生活中的“小烦恼”，只是我们常常忽略了它的存在。   一：家居生活        在我们的家里，中空玻璃是常见的装修材料，它隔音、隔热，能提升居住的舒适度，但很多人不知道，中空玻璃的“耐用性”，全靠分子筛来守护。中空玻璃的夹层中，会密封一定量的分子筛，它的核心作用是吸附夹层中的水分和残留有机物，使中空玻璃保持光洁透明，延长中空玻璃的使用寿命，让我们的家居环境更整洁、更耐用。        除此之外，家里的空调、冰箱，也离不开分子筛。空调、冰箱的制冷系统中，制冷剂的干燥度直接影响制冷效果和设备寿命，若制冷剂中含有水分，会导致制冷系统结冰、堵塞，甚至腐蚀管道和压缩机。而分子筛能高效脱除制冷剂中的水分，提升制冷效果，保护制冷设备，让空调、冰箱运行更稳定、更节能，同时延长设备的使用寿命，减少维修成本。     二：食品药品        在食品包装中，分子筛常被制成“食品干燥剂”，广泛应用于饼干、薯片、糖果、坚果等食品中。它能吸附包装内的水分，保持食品的干燥度，防止食品发霉、结块、变质，延长食品的保质期。与传统的干燥剂相比，分子筛干燥剂吸附容量大、吸附效率高，且无毒、无味、无污染，不会对食品造成二次污染，能更好地守护食品的安全和口感。        在药品包装中，分子筛的作用更为重要。很多药品（如片剂、胶囊、粉末状药品）对水分非常敏感，受潮后会发生水解、变色、失效，甚至产生有毒有害物质，危害人体健康。而分子筛能精准吸附药品包装内的水分，将水分含量控制在安全范围内，保持药品的稳定性和药效，延长药品的保质期，同时守护我们的用药安全。比如在抗生素、维生素等药品的包装中，都会放置少量分子筛，默默守护药品的品质。     三：美妆护肤        对于爱美的朋友来说，化妆品是日常生活中不可或缺的物品，而分子筛，也悄悄融入了美妆护肤行业，为我们的护肤安全保驾护航。化妆品的原料（如香精、精油、活性成分）中，常常含有微量的水分和杂质，这些水分和杂质会影响化妆品的稳定性，导致化妆品变质、失效，甚至刺激皮肤。        而分子筛能高效提纯化妆品原料，去除原料中的水分和杂质，提升原料的纯度，从而提升化妆品的稳定性和安全性。比如在香精、精油的生产过程中，分子筛能脱除其中的微量水分，防止香精、精油变质，保持其独特的香味；在护肤品的生产过程中，分子筛能提纯活性成分，去除杂质，减少皮肤刺激，让护肤品的效果更好、更安全。     四：出行领域        我们日常开的汽车，也离不开分子筛的支持，它不仅能助力节能降耗，还能守护出行安全。汽车的油箱中，会产生一定量的油气，这些油气若直接泄漏到空气中，不仅污染环境，还会浪费燃油。而分子筛能吸附油箱中的油气，将其回收利用，既减少了油气泄漏带来的环境污染，又节约了燃油，实现节能降耗。        同时，在汽油、柴油的生产过程中，分子筛能提升油品质量，降低油品的凝点。尤其是在寒冷的冬季，低凝点的汽油、柴油能避免结冰，让汽车在低温环境下也能正常启动，守护出行安全。此外，汽车的尾气处理系统中，分子筛催化剂能高效降解尾气中的有害成分，减少汽车尾气污染，守护空气质量。         更多信息，请点击www.carbon-cms.cn。

               提及碳分子筛，多数人首先想到的是PSA制氮，但随着制备技术的升级，这种材料的应用边界正不断拓宽。凭借发达的孔隙结构、均匀的孔径分布及优异的热稳定性，碳分子筛在CO₂捕集、氢能纯化、石油化工分离及催化转化等高端领域，正展现出不可替代的价值，成为推动低碳工业与高端制造升级的关键材料。          在“双碳”目标驱动下，CO₂捕集与分离成为重要课题。碳分子筛作为固体吸附剂，在CO₂分离领域表现突出。其微孔结构可精准筛分CO₂与CH₄、H₂等气体，尤其适用于天然气提纯与煤层气分离。与传统胺吸收法相比，碳分子筛吸附法无腐蚀性、无二次污染，且能耗更低，可有效降低工业尾气中CO₂排放，助力碳中和。研究表明，通过改性处理（如引入多级孔结构、调节微孔体积），碳分子筛对CO₂的吸附容量与分离系数可显著提升，进一步拓展其在碳捕集领域的应用场景。          氢能作为清洁能源的核心，其纯化环节对分离材料要求极高。碳分子筛凭借亚埃级的孔径调控能力，可高效分离H₂与CH₄、CO₂等杂质气体。新型碳分子筛通过CO₂浓度梯度活化、双交联聚酰亚胺等技术，实现了0.1埃级别的孔径精准控制，H₂/CH₄选择性可达3807-6538，H₂渗透率显著提升，分离能耗仅为传统蒸馏法的1/3-1/5，大幅降低氢能纯化成本，为氢能产业化提供支撑。          在石油化工领域，碳分子筛解决了烯烃/烷烃分离这一行业难题。丙烯与丙烷、乙烯与乙烷的分子尺寸差异极小，传统分离工艺能耗高、效率低。新型碳分子筛通过准确热解-重排协同技术，构建均匀微孔结构，C₃H₆/C₃H₈吸附比可超100，部分性能突破Robeson上限，能高效实现两者分离，提升石化产品纯度与收率，降低生产能耗。          作为催化剂或催化剂载体，碳分子筛也展现出独特优势。在生物质转化过程中，碳分子筛可全方位转化纤维素、半纤维素与木质素，避免大量含酸废渣产生，减少环境污染与积碳问题；其丰富的微孔结构能提供充足的催化活性中心，通过负载金属活性位点，可应用于加氢、脱氢等反应，兼具筛分与催化功能，推动绿色化工工艺发展。         若你对我们的产品感兴趣并想了解更多详情，可点击访问 www.carbon-cms.cn。

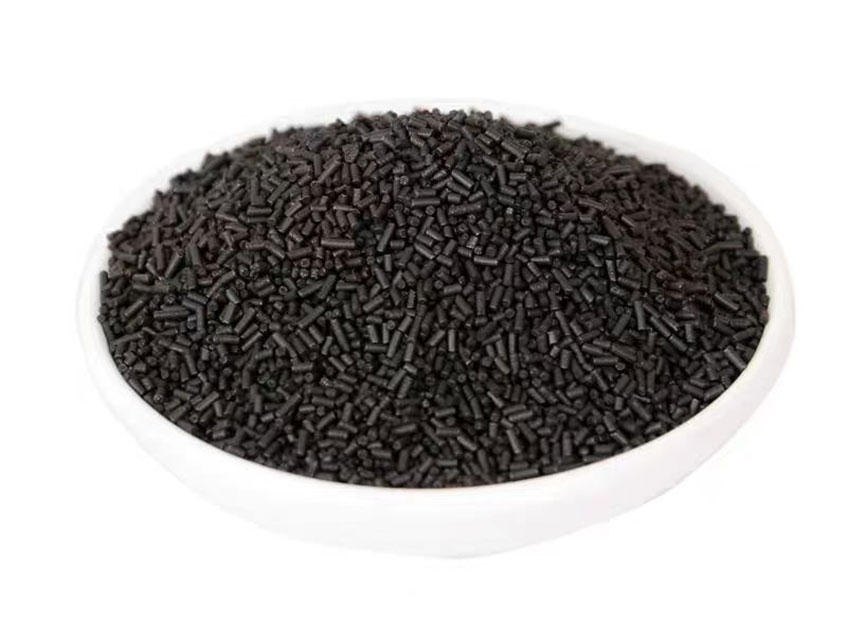

碳分子筛（Carbon Molecular Sieve，CMS）的粉化是指其颗粒在使用、运输或储存过程中出现碎裂、剥落，形成细粉的现象。这是影响碳分子筛使用寿命、吸附性能和设备运行稳定性的关键问题，常见于变压吸附（PSA）制氮 / 制氧工艺中。 一、粉化的主要原因 1. 机械应力作用 装填与运输冲击：装填时高空抛洒、运输过程中剧烈颠簸，会使分子筛颗粒相互碰撞、挤压，造成表面破损或内部裂纹，后续使用中裂纹扩展形成细粉。 床层压差波动：PSA 工艺中，吸附 - 解吸的压力快速切换会导致分子筛床层发生 “膨胀 - 收缩” 反复形变，颗粒间摩擦加剧，长期循环引发粉化；若气流速度过快，还会产生 “气蚀” 效应，冲刷颗粒表面。 设备振动：吸附塔本体或附属设备的持续振动，会传递到分子筛床层，加速颗粒磨损。   2. 操作工况不当 温度骤变：碳分子筛的热稳定性有限，若再生阶段加热温度过高（超过 200℃），或吸附塔内温度骤升骤降，会导致分子筛内部热应力不均，引发晶格破裂。 水分与杂质影响：原料气中过量水分会使碳分子筛受潮，孔隙结构膨胀，破坏颗粒整体性；水分还会与杂质反应生成腐蚀性物质，侵蚀分子筛表面；原料气中的油污、粉尘等杂质会堵塞分子筛孔隙，导致局部过热或压力集中，间接加剧粉化。 吸附剂饱和过载：当碳分子筛吸附达到饱和后未及时解吸，吸附质分子在孔隙内聚集产生内压力，撑裂分子筛颗粒。   3. 产品本身质量缺陷 成型工艺不足：生产过程中粘结剂添加量不足、焙烧温度或时间控制不当，会导致分子筛颗粒的机械强度偏低，抗压、抗磨损能力差。 粒径与孔隙分布不均：颗粒粒径差异过大，或孔隙结构存在缺陷（如微孔集中、孔径分布宽），会降低颗粒的结构稳定性，易在应力下碎裂。   二、预防与解决粉化的措施 1. 优化储运与装填工艺 运输时采用防震包装，避免剧烈颠簸；装填时采用流化装填法或分层缓慢装填，严禁高空抛洒，装填后进行压实处理，减少床层空隙率。 装填前在吸附塔底部铺设不锈钢丝网和石英砂垫层，顶部加装压网或弹性压盖，限制床层的 “膨胀 - 收缩” 位移。   2. 严格控制操作工况 稳定 PSA 系统的压力切换速率，避免压差突变；控制原料气流速在设计范围内，防止气蚀冲刷。 控制再生温度在 150 ℃~180 ℃之间，避免超温；原料气需经预处理（冷却、除水、除油、除尘），确保进入吸附塔的气体露点于 −40 ℃，油污含量低于 0.01 mg/m3。   3. 选择高品质碳分子筛 优先选用抗压强度高（径向抗压强度≥100 N / 颗）、耐磨性好的产品，要求供应商提供成型工艺和强度检测报告。 根据工况需求选择合适粒径（如 3~5 mm 柱状分子筛），减少粒径不均带来的应力集中。   4. 定期维护与监测 定期检查吸附塔压差、产气纯度和过滤器压差，若过滤器压差快速上升，提示分子筛粉化加剧，需及时排查原因。 定期对分子筛床层进行 “筛分清理”，移除积累的细粉；若粉化严重，需及时更换部分或全部分子筛。   三、粉化后的处理方案 若已出现明显粉化，需按以下步骤处理： 1.停机放空，打开吸附塔人孔，清理床层内的细粉和破损颗粒。 2.检查预处理系统（干燥器、过滤器）是否失效，修复或更换失效部件。 3.补充新的碳分子筛，重新装填压实，确保床层均匀。 4.调整操作参数（如压力切换时间、再生温度），避免再次诱发粉化。   更多信息，请点击www.carbon-cms.cn。

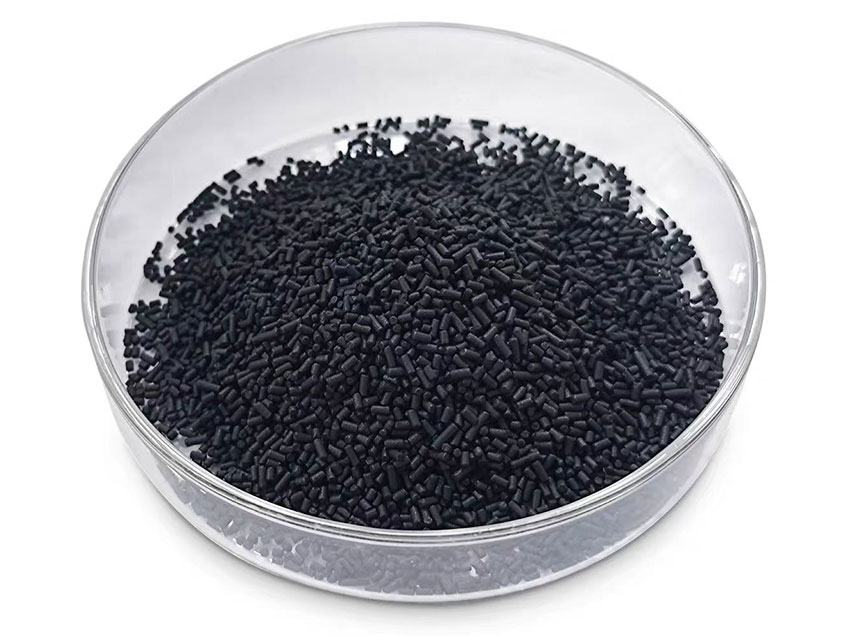

一、吸附过程：加压下的“捕氧行动” 吸附是碳分子筛“捕捉”杂质气体、富集氮气的阶段，核心驱动力是压力。工业上通常采用双塔交替模式，确保连续产气，单塔吸附过程可分为三步：   1. 进料预处理：净化空气“原料” 空气并非纯净物，含有油、水、灰尘等杂质，这些物质会堵塞碳分子筛微孔、缩短其寿命。因此，压缩空气首先要经过预处理系统——除油器去除油污、干燥机脱除水分、过滤器拦截灰尘，最终得到洁净干燥的压缩空气，压力升至6-8 bar，为吸附做好准备。   2. 选择性吸附：精准“筛分”氧氮 洁净压缩空气进入吸附塔后，在压力作用下，氧分子、二氧化碳、残留水汽等小分子快速扩散进入碳分子筛微孔，被牢牢吸附在孔壁上；而氮分子因扩散速度慢、与微孔的作用力弱，几乎不被吸附，顺着床层向上流动，最终从塔顶排出，成为纯度可达99.9%-99.999%的产品氮气，被收集储存。   3. 吸附饱和：切换前的“临界状态” 随着吸附持续进行，碳分子筛的微孔逐渐被氧分子等杂质填满，吸附能力达到饱和。这个过程通常仅需1分钟左右，此时塔内压力维持在吸附压力，系统会自动触发切换指令，为下一步解析再生做准备。   二、解析过程：减压后的“再生仪式” 解析（也称脱附）是碳分子筛释放吸附的杂质、恢复吸附能力的关键步骤，核心逻辑是“降压破环吸附平衡”。同样以单塔为例，解析过程分为四步，确保再生彻底：   1. 均压降压：回收能量的“过渡环节” 吸附饱和的塔体停止进气，与另一座处于解析末期、压力较低的塔体短暂连通（约10-30秒），实现压力均衡。这一步既能快速降低饱和塔的压力，又能回收部分压力能，为另一座塔升压，兼顾效率与节能。   2. 脱附排气：杂质的“释放通道” 均压结束后，饱和塔通过排气阀与大气连通，压力骤降至近常压。此时，碳分子筛微孔内的吸附平衡被打破，之前吸附的氧分子、二氧化碳、水汽等杂质从孔壁脱附，随气流排出塔外（废气主要成分为氧气，可直接排放）。   3. 冲洗强化：深度清洁的“关键一步” 为了彻底清除塔内残留的杂质，避免影响下一轮吸附效果，系统会引入5%-15%的产品氮气，逆向冲洗吸附塔。高纯度氮气能置换出塔内残留的含氧废气，进一步激活碳分子筛的吸附活性。   4. 升压准备：迎接下一轮循环 冲洗完成后，通过再次均压或补充少量压缩空气，使解析后的塔体压力回升至吸附压力，完成再生全过程，等待与另一座塔切换，进入下一轮吸附循环。   如有任何兴趣或疑问，欢迎访问我们的网站：www.carbon-cms.cn。

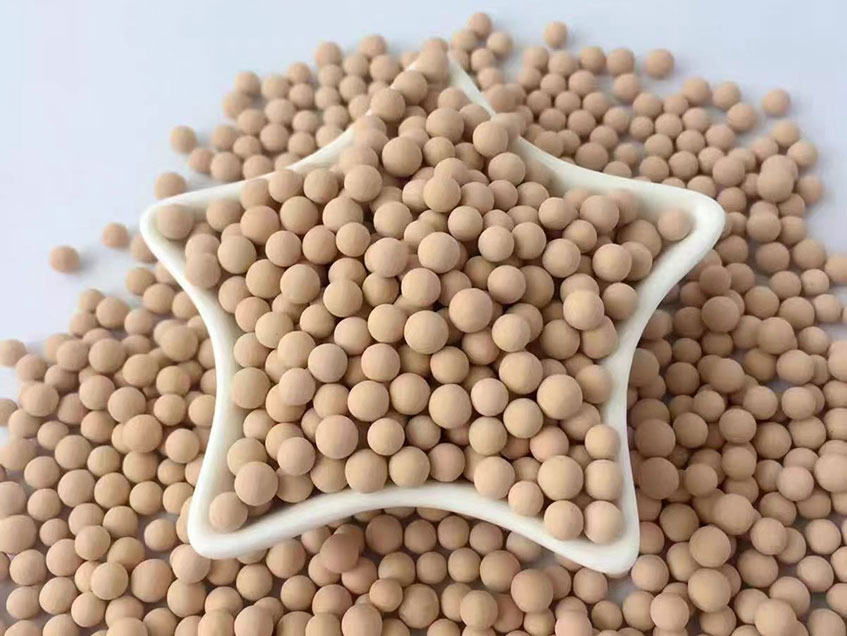

  吸附特性 分子筛：在变压环境下，可通过压力变化实现对特定尺寸的气体分子进行高效吸附与解吸的循环。它能在多种气体分子做到精准选择，并在加压时捕获目标组分，降压时快速释放，适合制取高纯氮气/氧的场景。 活性炭：属于非极性物理吸附，适用于吸附挥发性有机物（如甲醛），无法分离混合气体。   耐热抗压性 分子筛：200-300℃结构稳定，耐压力频繁变化，可长期循环用。 活性炭：耐热性较好，但抗压性弱，压力大易破碎。   抗污染能力 分子筛：易被水、油蒸气、硫化物等污染，污染严重会导致分子筛失效且不可逆。 活性炭：对油类敏感，孔隙堵塞后即失效且难再生。   核心应用场景 分子筛：是变压吸附技术的核心，用于气体分离提纯。 活性炭：多用于末端污染物净化环节。   更多分子筛信息，请访问www.carbon-cms.cn。

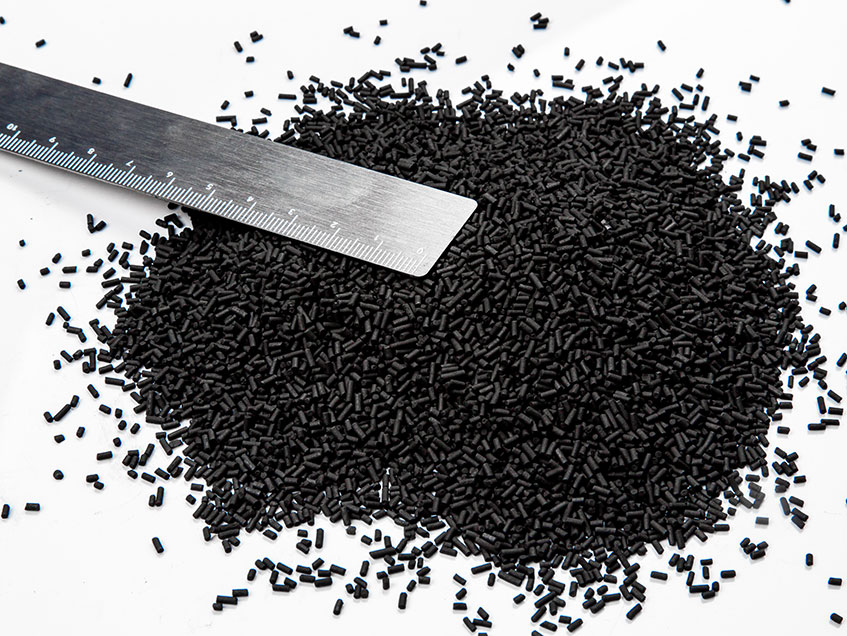

               在工业制氮领域，碳分子筛的性能直接决定了氮气纯度、产气效率与运行成本，而CMS330作为市场上的常见型号，长期占据一定应用份额。但随着技术升级，作为国内碳分子筛行业领军企业的池州山立，推出的SLUHP-100型碳分子筛，凭借更卓越的分离性能、更稳定的品质表现与更经济的运行成本，实现了对CMS330的全面超越，不仅在国内市场远超同行业水平，更跻身世界领先行列，成为PSA制氮系统的升级优选核心材料。          SLUHP-100碳分子筛最核心的竞争力，在于其对“高效分离、经济运行”的精准把控，这也是它超越CMS330的关键所在。依托池州山立自主研发的微孔调控制工艺，SLUHP-100实现了孔径的精准匹配。这种精准的“筛分效应”，让氧气分子能快速扩散进入微孔被吸附，而氮气分子则被高效截留，通过PSA法轻松实现99.999%高纯度氮气的一次性制取。相比之下，CMS330的微孔孔径分布较宽，精准度不足，不仅难以稳定产出99.999%的高纯度氮气，在低压力工况下的分离效率还会明显下滑，无法满足高端工业场景的需求。          除了超高纯度输出的核心优势，SLUHP-100在关键性能指标上全面碾压CMS330，具体体现是：一是空氮比更低，    SLUHP-100在同等吸附压力下消耗的压缩空气比CMS330少，直接降低制氮机的能耗与运行成本；二是灰分含量更低，SLUHP-100灰分含量远低于CMS330，能有效减少分子筛粉化风险，避免堵塞管路，保障制氮系统长期稳定运行，而CMS330长期使用后易出现粉化现象，需频繁停机维护。          如果你的企业正使用CMS330，面临制氮纯度不足、运行成本过高、设备频繁故障等问题，或是计划升级制氮系统，不妨了解一下池州山立SLUHP-100分子筛——选择这款全面超越传统型号的高品质核心材料，让制氮系统更高效、更稳定、更经济，为企业生产保驾护航。   更多碳分子筛信息，请访问www.carbon-cms.cn。

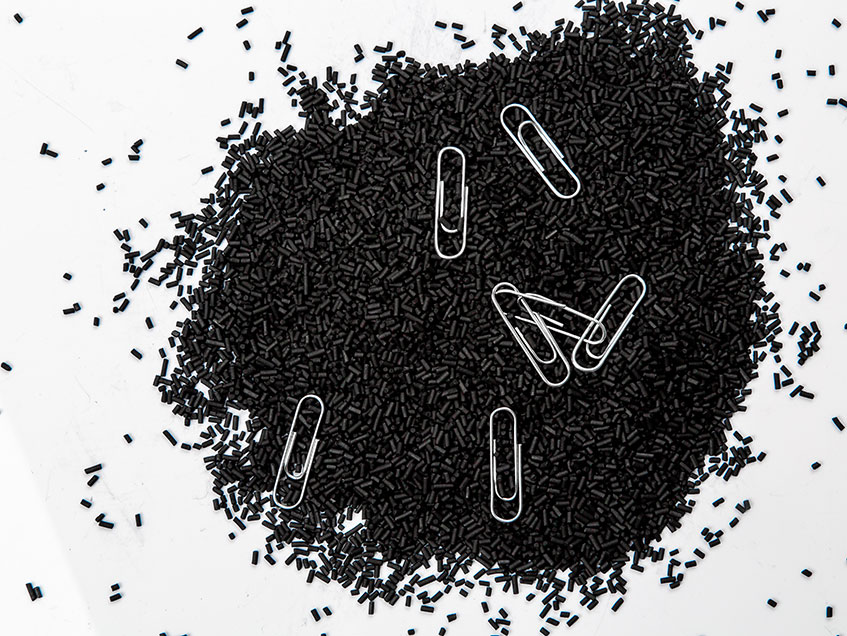

  1.系统停机卸压与断电操作 先通过制氮机控制系统停机，关闭压缩机出口及制氮机进气截止阀，缓慢开启泄压阀卸压至所有压力表归零。最后切断系统总电源，悬挂“设备检修，禁止合闸”标识并专人值守，避免带压、带电作业风险。     2. 氮气出口管道分离与吸附塔顶盖拆除 确认氮气出口管道与吸附塔的连接方式，选用对应工具对称拆卸连接部件，分离后用密封堵头封堵端口防杂物进入。两人协同拆除吸附塔顶盖，平稳放置并记录安装位置，避免碰撞损坏。     3. 填料塔内旧碳分子筛彻底清理 用铲斗、吸尘器等工具清理塔内旧碳分子筛，收集至专用废料桶；对角落残留用低压压缩空气吹扫配合吸尘器清理，确保无残留。操作人员佩戴防护用品，保持区域通风，旧分子筛按规范处置。     4. 塔内丝网与棕垫完整性检查 检查塔内过滤丝网是否破损、松动，网孔尺寸是否匹配；检查密封棕垫是否老化、破损。若存在问题及时更换同规格部件，同时检查固定部件完好性，保障装填密封性，防止分子筛泄漏。     5. 装填前塔内残留确认与准备 再次确认塔内无残留、无杂物且干燥，若有水渍需吹扫干燥。提前备好新碳分子筛、活性氧化铝等材料及装填工具，确保材料干燥完好、工具正常，操作人员防护到位。     6. 塔底铺垫与分层装填准备 在塔底铺设新棕垫并固定，确保贴合无缝隙；上方均匀铺设10-20cm厚活性氧化铝。检查铺垫平整无松动后，安装装填漏斗（出口延伸至塔内中部），准备装填碳分子筛。     7. 碳分子筛装填、震动压实与顶盖安装 通过装填漏斗缓慢均匀倒入新碳分子筛，控制下料速度避免颗粒破碎。装填近塔顶时，用震动器材全方位震动5-10分钟压实，若有下沉及时补料。最终装填至超出塔沿5-10cm，铺设塔顶棕垫后平稳盖顶，对称拧紧固定螺栓确保密封良好。   更多碳分子筛信息，请访问www.carbon-cms.cn。

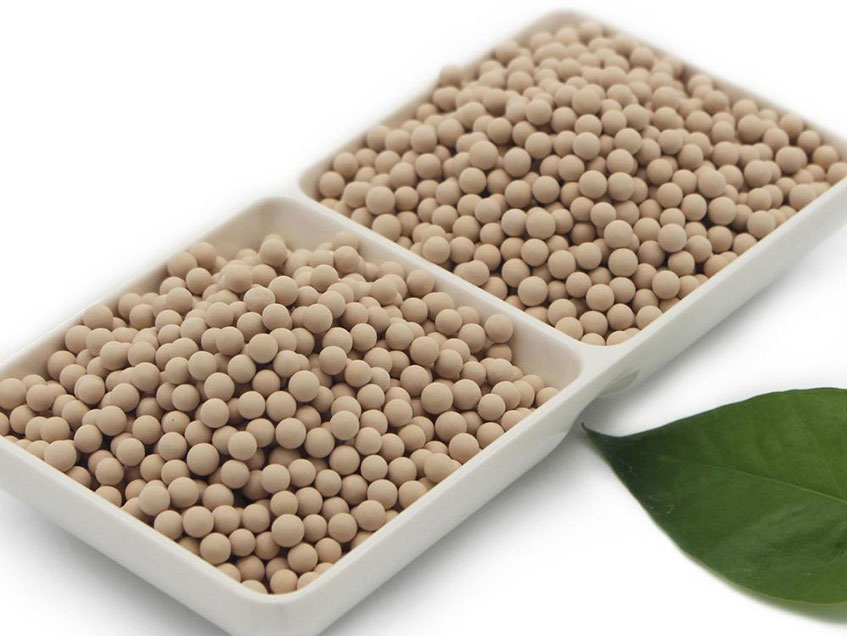

3A分子筛是一类以钾离子交换A型沸石为核心的高性能微孔吸附材料，其孔径精准定格于3Å（0.3纳米），依托独特的分子筛分效应与卓越吸附能力，成为气体、液体深度干燥、纯化及分离过程中的核心材料，广泛适配多行业严苛工况需求。 核心产品性能 1.  精准选择性吸附：孔径仅适配水分子（动力学直径2.8Å）进入吸附通道，可高效拦截CO₂、NH₃、有机烃类等大分子物质，实现目标体系的定向深度脱水。该产品静态水吸附量高达20%–22%，尤其适配湿度敏感介质的干燥处理场景。   2.  卓越环境耐受性：晶体结构具备优异热稳定性，350℃高温环境下仍可保持结构完整；同时兼具良好化学惰性，可耐受强极性溶剂、H₂S等酸性气体的侵蚀，在苛刻工况下能稳定运行，保障长期使用可靠性。   3.  高效再生复用：吸附饱和后，通过200–350℃加热脱附或减压脱附即可快速恢复吸附性能，再生过程损耗极低。经多次再生循环后，吸附效率仍可维持90%以上，显著降低工业生产的运营成本。   4.  安全环保合规：产品本身无毒、无污染物释放，已通过FDA食品接触安全认证及欧盟RoHS环保指令，可安全应用于食品、医药、电子等对纯度与安全性要求极高的领域。   典型应用场景 1.工业气体干燥：针对裂解气、天然气开展深度脱水，规避管道冰堵及设备腐蚀问题；   2.石化行业：实现液化石油气（LPG）、烯烃等烃类物质脱水，防止水合物生成影响生产；   3.制冷系统：对R134a等冷冻剂进行干燥处理，提升制冷系统能效与运行稳定性；   4.电子封装：纯化氮气、氩气等惰性气体，构建半导体生产所需的洁净环境；   5.医药制剂：完成溶剂脱水及药品包装控湿，有效延长药品有效期。   如有任何兴趣或疑问，欢迎访问我们的网站：www.carbon-cma.cn。

  活性氧化铝瓷球具有多孔结构和较大的比表面积，这使得它在水中能够有效吸附氟离子。其除氟原理主要分为以下两个方面：   一、吸附作用   活性氧化铝瓷球的多孔结构为其提供了极高的比表面积，这意味着单位质量的氧化铝瓷球表面积巨大，能够为氟离子提供丰富的吸附位点。在水处理过程中，当含有氟离子的水流经过活性氧化铝瓷球层时，氟离子受到氧化铝瓷球表面吸附力的作用，被牢固地吸附在其表面。这种吸附作用不仅速度快，而且效率高，使得活性氧化铝瓷球能够迅速去除水中的氟离子。此外，活性氧化铝瓷球的孔径分布对除氟效果也有重要影响。适当的孔径大小可以确保氟离子顺利进入孔隙内部，从而提高吸附效率。研究发现，活性氧化铝瓷球的孔径在2-10纳米之间时，除氟效果最佳。   二、化学反应   除了吸附作用，活性氧化铝瓷球表面的活性位点还可以与氟离子发生化学反应，生成稳定的化合物。这种化学反应包括氧化还原反应、配位反应等。例如，氧化铝瓷球表面的铝离子可以与氟离子结合，生成稳定的氟化铝络合物。这些络合物不易溶于水，从而实现了氟离子的去除。在实际应用中，活性氧化铝瓷球的除氟效果受到多种因素的影响，如水的pH值、温度、氟离子浓度等。在适宜的条件下，活性氧化铝瓷球能够高效去除水中的氟离子，为人们提供安全、健康的饮用水。然而，活性氧化铝瓷球在除氟过程中也存在一定的局限性。例如，当水中的氟离子浓度过高时，活性氧化铝瓷球的吸附容量可能会迅速饱和，导致除氟效果下降。此外，活性氧化铝瓷球的再生和循环使用也是一个需要考虑的问题。在实际应用中，为了提高活性氧化铝瓷球的除氟效率，人们通常需要对其进行适当的改性，如负载金属离子、制备复合材料等。   总之，活性氧化铝瓷球作为一种高效的除氟材料，在水处理和工业领域具有广阔的应用前景。通过对除氟原理的深入研究和不断优化，我们有望进一步提高活性氧化铝瓷球的除氟效果，为环境保护和水资源利用做出更大的贡献。   如果想要知道更多关于我们的信息，你可以点击www.carbon-cms.cn。
